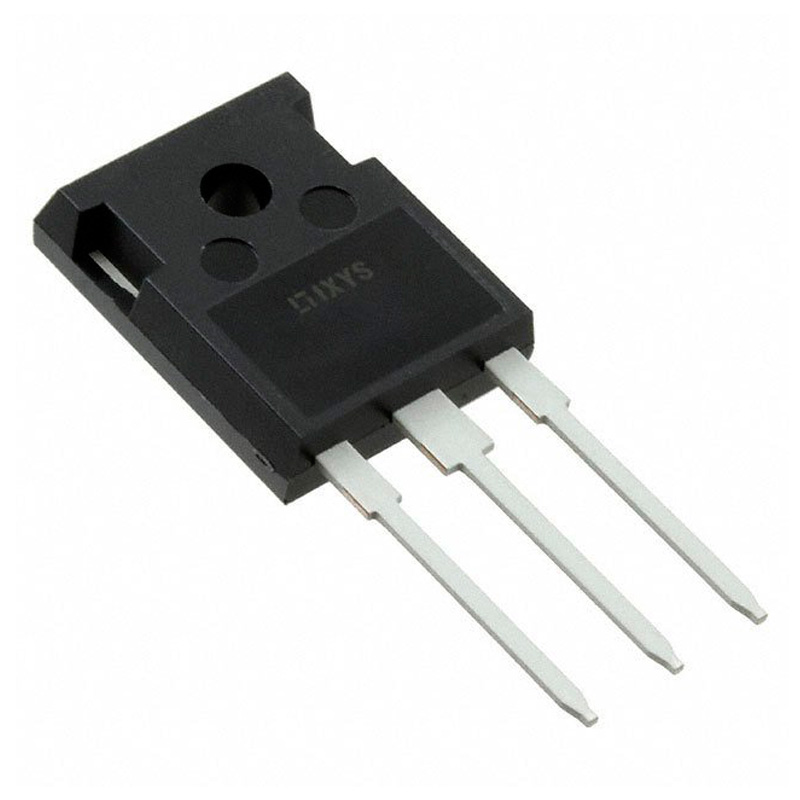

N-канальный полевой транзистор MOSFET IXFH50N50P3

N-канальный полевой транзистор MOSFET IXFH50N50P3 с изолированным затвором, применяется в силовых цепях блоков питания, блоков питания ноутбуков, компьютеров, платах майнинга, усилителях мощности и прочей техники. Синхронное выпрямление применяется в DC/DC преобразователях, когда требуется, чтобы выходное напряжение было низким, а ток был высоким. В силовых выпрямителях используются силовые MOSFET для выпрямления выходного напряжения силового трансформатора.

Обозначение на транзисторе:

• OIXYS
• IXFH50N50P3
• KOREA TS2038
• S17223

Технические характеристики:

• Модель транзистора: IXFH50N50P3
• Тип транзистора: MOSFET
• Полярность: N
• Максимальная рассеиваемая мощность (Pd): 960 W
• Предельно допустимое напряжение сток-исток |Uds|: 500 V
• Предельно допустимое напряжение затвор-исток |Ugs|: 30 V
• Пороговое напряжение включения |Ugs(th)|: 5 V
• Максимально допустимый постоянный ток стока |Id|: 50 A
• Максимальная температура канала (Tj): 150 °C
• Общий заряд затвора (Qg): 85 nC
• Время нарастания (tr): 8 ns
• Выходная емкость (Cd): 540 pf
• Сопротивление сток-исток открытого транзистора (Rds): 0.125 Ohm
• Тип корпуса: TO-247
